JD3210系列遙控絕緣桿耐壓升降平臺
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
產品介紹
本系列化高壓試驗升降平臺主要用于220~1000kV絕緣桿、絕緣繩、托瓶架等絕緣工具進行整體工頻耐壓試驗，測試系統由主控試驗臺，無局放試驗變壓器，分壓器，金屬保護電阻等升壓設備，和遙控耐壓升降平臺組成。
遙控耐壓升降平臺采用絕緣門式結構，門架中間安裝有吊裝小車，可以將絕緣桿吊起進行耐壓試驗。
主要特點
- 門架有效高度滿足試驗長度標準要求，可以進行整根絕緣桿測試。
- 門架采用2組4只支柱絕緣子支撐，側向采用鋼板金具連接形成整體。
- 兩側絕緣支柱中部具有絕緣軌道，起重小車可在上面滑動。
- 頂部具有均壓罩，減小局部放電。
- 起重小車由優質絕緣繩起吊，采用遙控操作，保證高壓的良好絕緣性。
- 起重小車上具有8個工位，一次可以懸掛8支絕緣桿，每個工位均可測量泄漏電流，通
- 過紅外通訊，將測試數據傳遞到試驗臺，試驗臺可以實時顯示8路泄漏電流及電池電量。
- 耐壓平臺具有激光測距儀及激光標尺，可以準確設定試驗長度。
- 起重小車移動到下側，設備可以進行充電。
- 絕緣桿下部采用專用不銹鋼測試夾，與地連接同時進行泄漏電流的測量。
技術參數
| 額定電壓 | 500~1200kV |
| 工 位 數 | 8-14 |
| 泄漏電流量程 | 5mA |
| 泄漏電流 | 1%示值+0.5%量程 |
| 測量精度 | 4-8m |
| 有效高度 | 4-8m |
| 600kV外形尺寸 | 3870×2910×7260（mm） |
| 600kV重量 | 900kg |
| 1000kV外形尺寸 | 6080×3000×9050（mm） |
| 1000kV重量 | 1200kg |
500kV工器具試驗設備配置

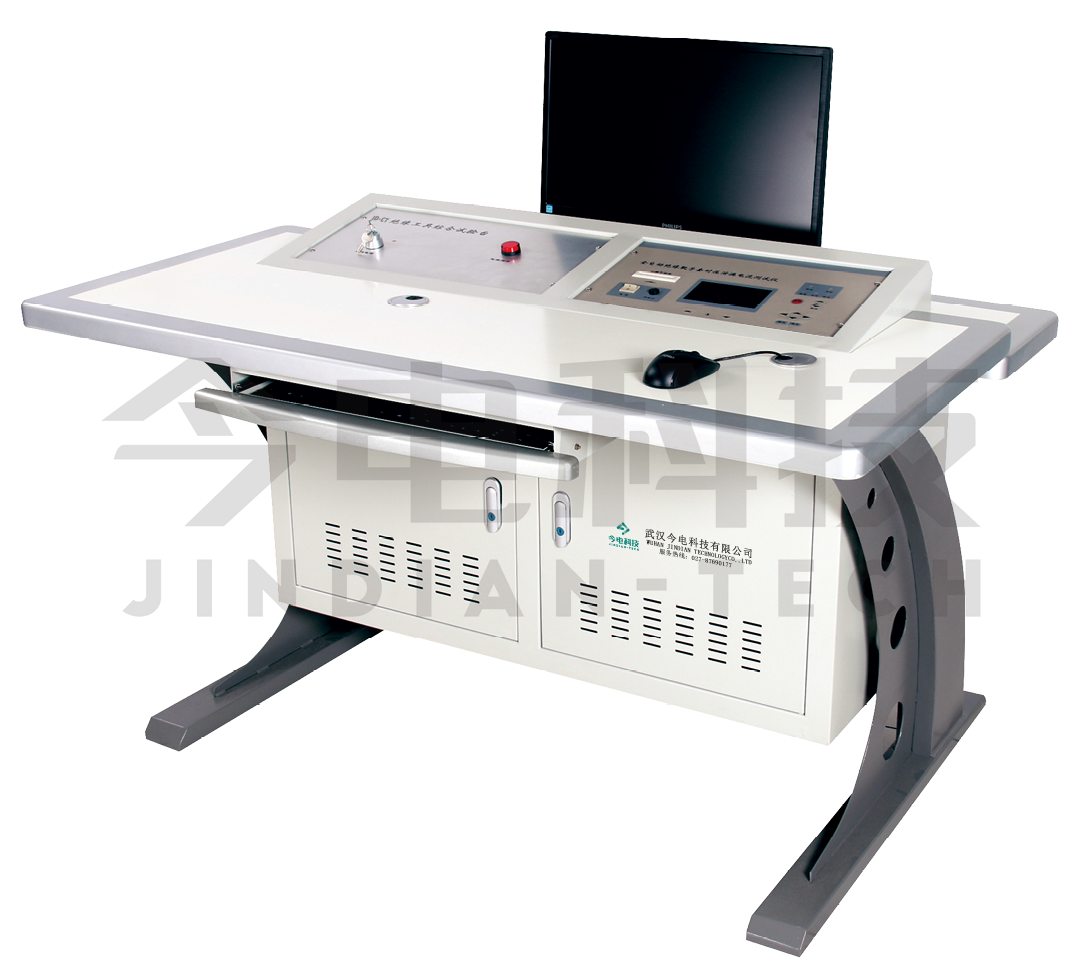

① 智能控制臺
- 控制臺采用手自一體化設計，可以手動控制試驗過程，也可以由計算機自動完成所有控制功能。
- 試驗方法符合DL/T1476-2015《電力安全工器具預防性試驗規程》的要求。
- 試驗過程全自動進行，按照75%試驗電壓以下1kV/S, 75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
- 設備具有過流、過壓、擊穿保護。
- 試驗設備具有高壓危險警示燈顯示。
- 控制臺與高壓試驗平臺通訊，可以采集8支絕緣桿泄漏電流。
- 高壓試驗平臺與控制臺采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
② 200/700無局放工頻試驗變壓器
| 型 號 | 200/700 |
| 頻 率 | 50Hz |
| 額定容量 | 200kVA |
| 額定輸出電壓 | 700kV |
| 外形尺寸 | φ1800×5300（mm） |
| 重 量 | 4500kg |
③ 200/700工頻電容分壓器
| 型 號 | 200/700 |
| 額定頻率 | 50Hz |
| 標稱電容量 | 200PF±10％ |
| 額定電壓 | 700kV |
| 測量精度 | 1.5％ |
| 外形尺寸 | Φ1250×5300（mm） |
| 重 量 | 300kg |
④ 0.3/700工頻保護電阻
| 額定頻率 | 50Hz |
| 額定電壓 | 700kV |
| 電 阻 值 | 50kΩ |
| 額定電流 | 0.3A |
| 外形尺寸 | Φ400×2800（mm） |
| 重 量 | 55kg |
